Hayward Universal HC Series Heater (HDF400 / HDF275) Replacement Parts

Hayward

Hayward Universal HC Series Heater (HDF400 / HDF275) Replacement Parts

Fits models:HDF400HDF275

  • Genuine HaywardOEM factory parts
  • Fast ShippingFrom AZ & NV
  • 5 Local StoresPhoenix · Las Vegas
  • Expert HelpReal pool pros

Exploded View

Tap a number to see the part, price and stock.

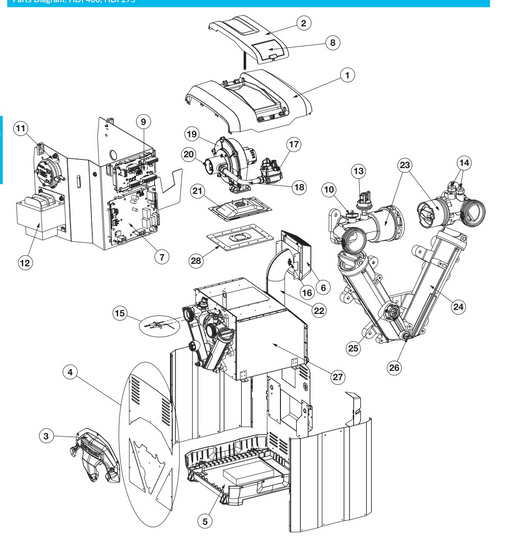

Hayward Hayward Universal HC Series Heater (HDF400 / HDF275) Replacement Parts exploded parts diagram

Pick a part

Click any number on the diagram, or choose from the parts list below.

Know the part number? Use the search in the list.

Common Problems

Show the parts that usually fix it.

Replacement Parts (8)

Cabinet Top

Part # HDXFTOP001

Call for availability

Control Access Panel Assembly

Part # HDXFCAP001

Call for availability

Header Controls Cover

Part # HDXFHCC001

Call for availability

Water Side Trim Panels

Part # HDXFWTP001

Call for availability

Cabinet Base

Part # HDXFBOT001

Call for availability

Exhaust Box Assembly

Part # HDXFEXB001

Call for availability

Ignition Control Board

Part # HDXFICBRD001

Call for availability

Display Board and Ribbon Cable

Part # HDXFUIBRD001

Call for availability

Differential Pressure Switch

Part # HDXFDPS400

Call for availability

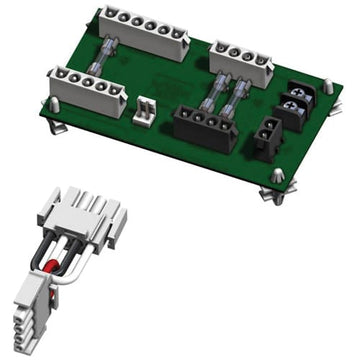

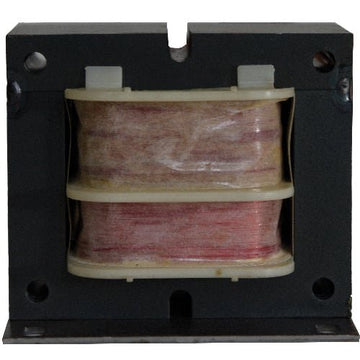

Transformer

Part # IDXL2TRF1930

$129.99$149.99In Stock

Water Pressure Switch

Part # FDXLWPS1931

Call for availability

High Limit Kit, 160°F

Part # HDXFHLI400 / HDXFHLI275

Call for availability

Gas Valve

Part # HDXFGSV001

Call for availability

Gas Manifold

Part # HDXFMAN001

Call for availability

Combustion Blower

Part # HDXFBWR001 / HDXFBWR275

Call for availability

Natural Gas Fuel/Air Mixer

Part # HDXFMXN400 / HDXFMXN275 / HDXFMXP400 / HDXFMXP275

Call for availability

Burner

Part # HDXFBRN400

Call for availability

Exhaust Pipe Assembly

Part # HDXFEXP001

Call for availability

HDF Inlet/Outlet Header Kit

Part # HDXFIOH001

Call for availability

V-Header Assembly

Part # HDXFVHD001

Call for availability

Pressure Relief Threaded Plug

Part # CHXPLG1930

Call for availability

HDF Combustion Chamber Replacement Kit

Part # HDXFHXA400 / HDXFHXA275

Call for availability

Gasket Kit, Blower/Burner

Part # HDXFBSGK400

Call for availability

Wiring Harness Kit, Complete

Part # HDXFWHA001

Call for availability

HDF Header Hardware Kit

Part # HDXFHDW001

Call for availability

Union Flange Kit

Part # SPX3200UNKIT

$44.94$69.99In Stock

HDF Header O-Ring Kit

Part # HDXFORK001

Call for availability

Fuse Kit, 3.0A, for Field Wiring Panel (Qty 10)

Part # FDXLFSKC30

Call for availability

Electrical Accessory Kit

Part # HDXFEAK001

Call for availability

Silicone Tubing Kit

Part # HDXFTUB001

Call for availability

Exhaust Vent Adapter

Part # HDXFHFA004

Call for availability

Direct Vent Accessory Kit

Part # HDXFINVNT400

Call for availability

Direct Vent Accessory Kit

Part # HDXFINVNT275

Call for availability

High Altitude Installation Kit

Part # HDXFHIALT400

Call for availability

Ribbon Cable Extension

Part # HDXFRBCBL001

Call for availability

Interactive exploded-view parts diagram for Hayward HDF400 and HDF275 Universal HC Series small-footprint heaters. Click any numbered part to see the part number, price and stock. Common replacements include the ignition control board, display board, thermistor, gas valve, combustion blower and header o-rings. Not sure which part you need? Call us or bring the old part into any of our stores and we'll match it.
