Hayward H-Series Electronic Ignition Heater (ED2 Style) Replacement Parts

Hayward

Hayward H-Series Electronic Ignition Heater (ED2 Style) Replacement Parts

Fits models:H150H200H250H300H350H400

  • Genuine HaywardOEM factory parts
  • Fast ShippingFrom AZ & NV
  • 5 Local StoresPhoenix · Las Vegas
  • Expert HelpReal pool pros

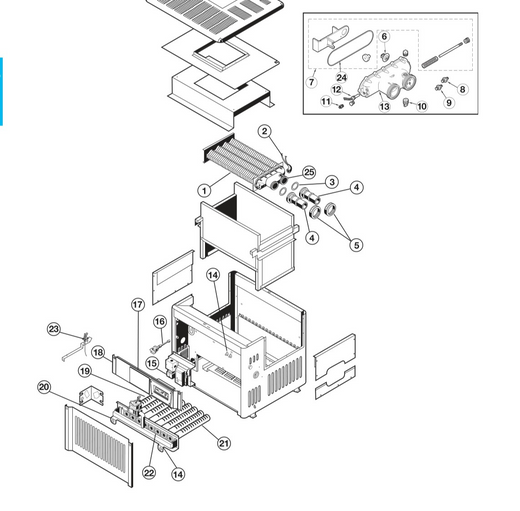

Exploded View

Tap a number to see the part, price and stock.

Hayward Hayward H-Series Electronic Ignition Heater (ED2 Style) Replacement Parts exploded parts diagram

Pick a part

Click any number on the diagram, or choose from the parts list below.

Know the part number? Use the search in the list.

Common Problems

Show the parts that usually fix it.

Replacement Parts (7)

Heat Exchanger Assembly

Part # HAXHXA1153 / HAXHXA1203 / HAXHXA1253 / HAXHXA1303 / HAXHXA1353 / HAXHXA1403

Call for availability

Rear Wire Harness, DS

Part # HAXWHA0007

Call for availability

O-Rings

Part # HAXFOR1930

Call for availability

Flange Pipe Nipples

Part # HAXNIP1930

Call for availability

Union Nuts

Part # HAXNUT1930

Call for availability

Flow Control Thermostat

Part # HAXFCT1930

Call for availability

By-Pass Valve Kit

Part # HAXBPK1932

Call for availability

Hi-Limit 135°F

Part # HAXHLI1930

$40.29$59.99In Stock

Hi-Limit 160°F

Part # HMXHLI2932

Call for availability

Drain Valve Assembly

Part # HAXDRV1930

Call for availability

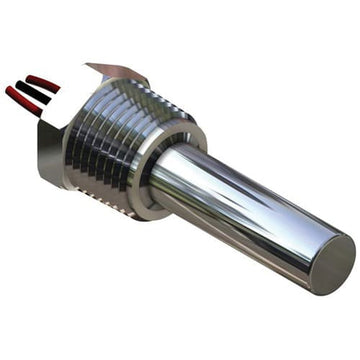

Thermistor

Part # FDXLTER1930

$44.43$59.99In Stock

Front Header Only

Part # HAXFHD1931

Call for availability

Transformer

Part # CHXTRF1930

Call for availability

Control Bezel Assembly

Part # HAXCPA1932

Call for availability

Control Panel Assembly (DS)

Part # HAXCPA3153 / HAXCPA3203 / HAXCPA3253 / HAXCPA3303 / HAXCPA3353 / HAXCPA3403

Call for availability

Gas Valve (DS)

Part # HAXGSV0004 / HAXGSV0005

Call for availability

Gas Manifold

Part # HAXMAN1200 / HAXMAN1250 / HAXMAN1400

Call for availability

Burner Tube

Part # HAXBRN1930

$94.99$109.99In Stock

Burner Orifice

Part # HAXBON1930 / HAXBON1931 / HAXBOP1931 / HAXBOP1932

Call for availability

Ignitor Assembly

Part # HAXIGN1931

Call for availability

Header O-Ring

Part # HAXHOR1930

$19.69$29.99In Stock

Front Header Assembly

Part # IDXLFHA1930

Call for availability

Header Mounting Nut Kit (Pack of 12)

Part # HAXWFN1930

Call for availability

Interactive exploded-view parts diagram for Hayward H-Series electronic ignition heaters (ED2 style, 150K-400K BTU). Click any numbered part to see the part number, price and stock. Common replacements include the control module, ignitor, gas valve, pressure switch, high limits and header parts. Not sure which part you need? Call us or bring the old part into any of our stores and we'll match it.
